丹佛斯變頻器FC-360系列用戶手冊操作指南
丹佛斯變頻器FC-360系列是一款功能強大、應用廣泛的變頻器，適用于各種工業控制場景。本文將從控制面板功能、參數操作、端子控制及故障代碼處理四個方面，詳細介紹該系列變頻器的操作指南。
一、控制面板功能介紹
丹佛斯變頻器FC-360系列提供了數字式本地控制面板（NLCP）和圖形化本地控制面板（GLCP）兩種選擇，以滿足不同用戶的需求。
1.1 控制面板基礎操作

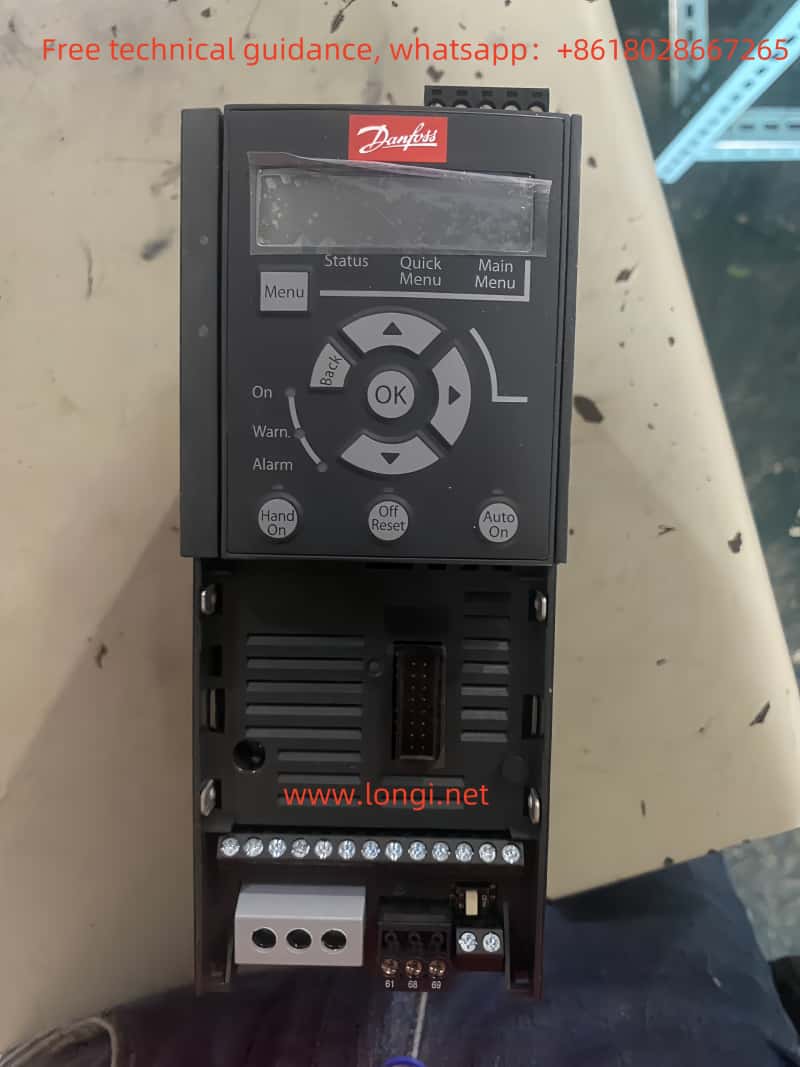

數字式本地控制面板（NLCP）：
顯示屏：顯示當前運行參數和狀態。
菜單鍵：用于在狀態菜單、快捷菜單和主菜單之間切換。
導航鍵和指示燈：用于參數選擇和值調整，指示燈顯示變頻器狀態。
操作鍵：包括[Hand On]、[Auto On]、[Reset]等，用于手動啟動、自動啟動和復位操作。
圖形化本地控制面板（GLCP）：
1.2 參數拷貝與恢復
參數拷貝：
將A變頻器的參數上傳到操作面板：在A變頻器上，進入主菜單，選擇“LCP復制”功能，將參數上傳到LCP。
將參數從操作面板下載到B變頻器：在B變頻器上，同樣進入主菜單，選擇“LCP復制”功能，將參數從LCP下載到變頻器。
參數初始化：
進入主菜單，選擇“工作模式”參數，設置為“初始化”并執行，或將參數重置為出廠默認設置。
加密與參數層級設置：
通過設置密碼（參數0-60）來保護參數不被隨意更改，同時可以通過參數0-10和0-11來設置不同菜單的有效性和編輯權限。
壓縮機控制參數設置：
根據壓縮機應用需求，調整啟動參數（如1-75啟動速度、1-76啟動電流）、停止參數（如1-80停止功能）及加減速時間（如3-41斜坡1加速時間）等。
二、端子正反轉控制與外部4-20mA給定頻率實現
2.1 正反轉控制
2.2 外部4-20mA給定頻率

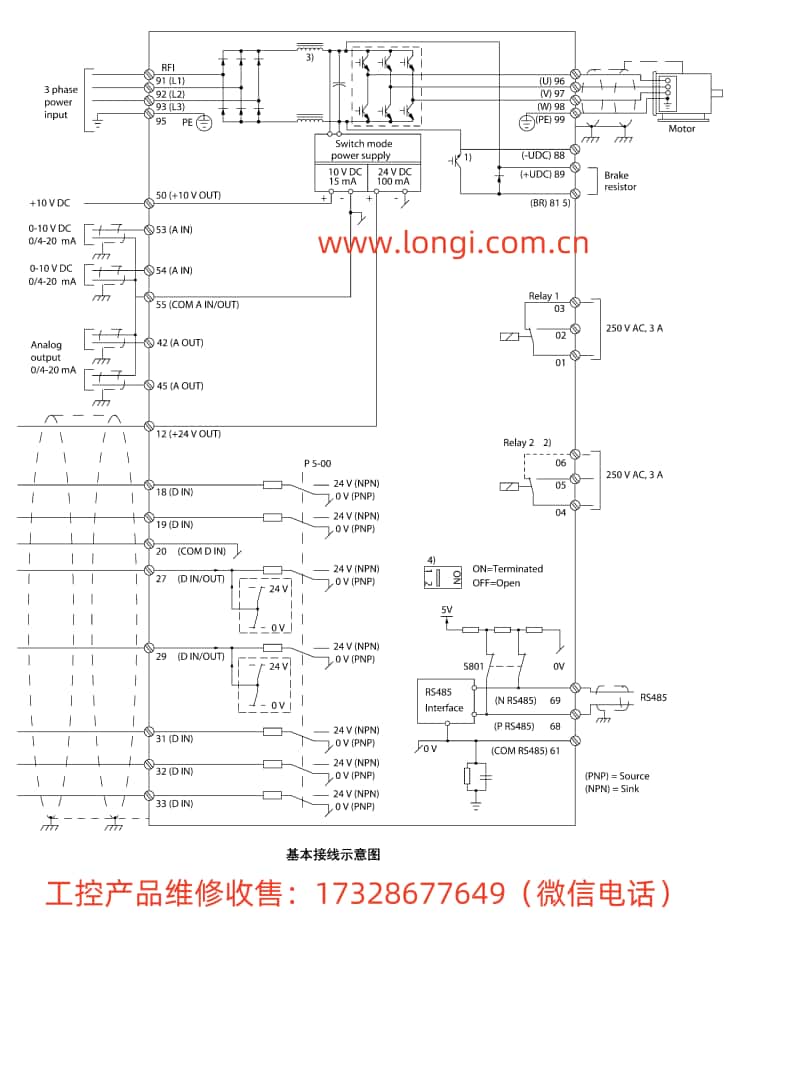

接線：
參數設置：
進入模擬輸入?yún)?shù)組（6-1或6-2），將端子53或54配置為電流輸入模式。
設置模擬輸入的最小和最大值（如6-10端子53低電壓、6-11端子53高電壓），以及對應的反饋或參考值。
在參考值參數組（3-1*）中，將外部模擬輸入選為參考值來源之一。
三、故障代碼處理
丹佛斯變頻器FC-360系列提供了豐富的故障代碼，以便用戶快速定位和解決問題。
常見故障代碼及含義：
報警14：接地故障：輸出相通過電機與變頻器之間的電纜或電機本身向大地放電。
報警16：短路：電機或電機線路中發生短路。
報警30：電機缺U相：變頻器與電機之間的電機U相缺失。
報警61：反饋錯誤：計算所得的速度與來自反饋設備的速度測量值之間存在偏差。
故障處理：
四、總結
丹佛斯變頻器FC-360系列用戶手冊提供了詳盡的操作指南，涵蓋了控制面板功能、參數操作、端子控制及故障代碼處理等方面。通過熟練掌握這些操作指南，用戶可以更好地使用和維護變頻器，確保其在各種工業控制場景中的穩定可靠運行。在實際應用中，用戶還應結合具體的應用需求和現場環境，靈活調整參數設置和控制策略，以達到最佳的控制效果。
