一、操作面板功能介紹

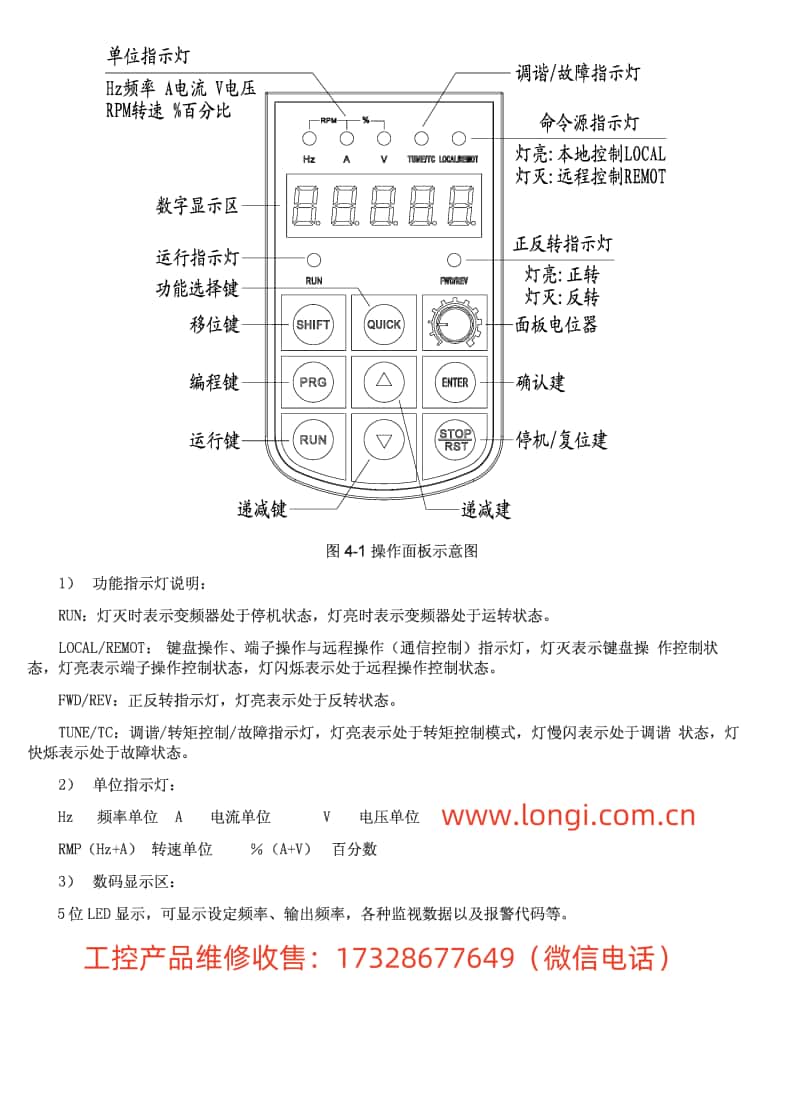

森島變頻器SD5000系列的操作面板設計直觀，便于用戶進行操作和監控。操作面板上包括顯示屏、功能選擇鍵、移位鍵、確認鍵、運行鍵、停止/復位鍵以及編程鍵等。

1.1 顯示屏

顯示屏采用5位LED數字顯示，用于顯示設定頻率、輸出頻率、各種監視數據以及報警代碼等。

1.2 功能鍵

• 編程鍵（PRG）：進入或退出功能參數設置菜單。

• 確認鍵（ENTER）：逐級進入菜單畫面，確認設定參數。

• 遞增鍵和遞減鍵：用于數據或功能碼的遞增和遞減。

• 移位鍵（SHIFT）：在停機顯示界面和運行顯示界面下，可循環選擇顯示參數；在修改參數時，可以選擇參數的修改位。

• 運行鍵（RUN）：在鍵盤操作方式下，用于運行操作；運行狀態時，按此鍵可用于停止運行操作。

• 停止/復位鍵（STOP/RST）：故障報警狀態時，用于復位操作。

1.3 密碼設置與解除

用戶可以通過設置密碼來保護變頻器參數不被隨意更改。具體操作如下：

• 設置密碼：進入?yún)?shù)設置菜單，找到BP-00功能碼，將其設置為非零值即可。

• 解除密碼：再次進入?yún)?shù)設置菜單，將BP-00功能碼設置為0，即可解除密碼保護。

1.4 參數訪問限制

用戶可以通過BP-04功能碼來設置參數訪問限制。將其設置為1時，所有功能碼均只能查看，不能修改，從而防止功能參數被誤改動。

二、多段速功能使用指南

2.1 接線說明

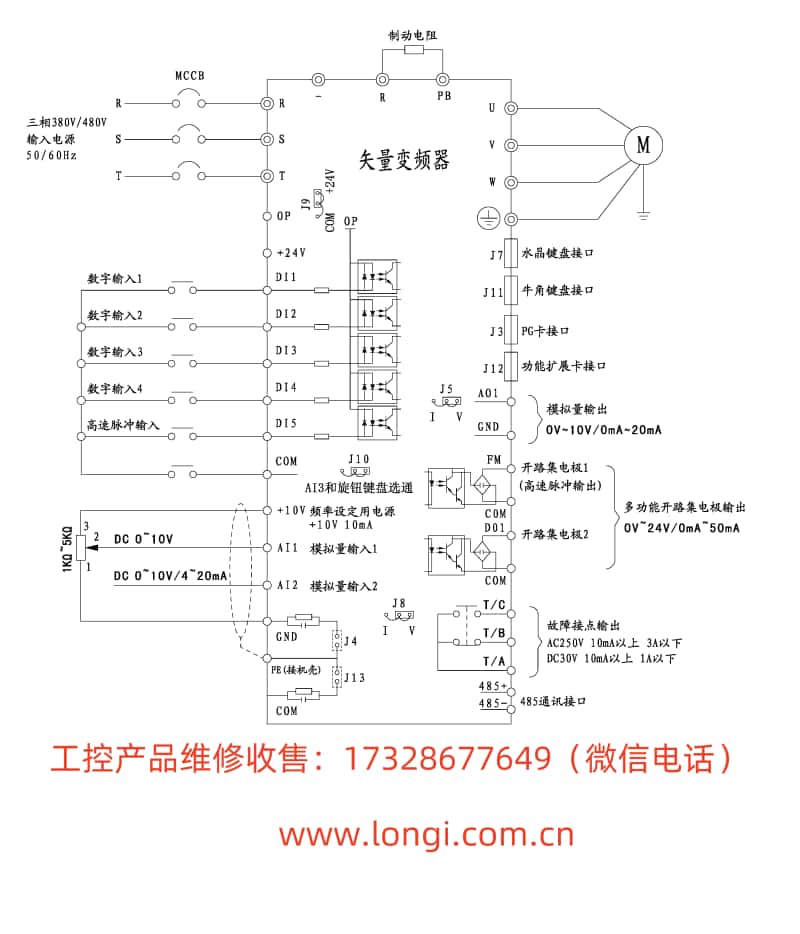

使用多段速功能時，需要接線到多功能數字輸入端子（DI1~DI4）。這些端子可以根據用戶的需要配置為不同的功能，如正轉、反轉、點動等。對于多段速功能，通常需要將DI端子配置為多段速指令端子。

2.2 參數設置

以設置5段速為例，具體步驟如下：

• 步驟一：進入?yún)?shù)設置菜單，找到B4組功能碼，將DI1~DI4端子功能選擇為多段速指令端子（例如，DI1=12，DI2=13，DI3=14，DI4=15）。

• 步驟二：設置多段速指令參數。找到BC組功能碼，將BC-00~BC-04分別設置為5段速對應的頻率百分比（例如，BC-00=0%，BC-01=25%，BC-02=50%，BC-03=75%，BC-04=100%）。

• 步驟三：根據需要，可以設置加減速時間等參數，以確保變頻器在切換速度時能夠平穩過渡。

三、故障代碼及處理方法

森島變頻器SD5000系列提供了豐富的故障代碼，以便用戶快速定位和處理故障。以下是一些常見的故障代碼及其含義和處理方法：

3.1 E-02：加速過電流

• 含義：變頻器輸出回路存在接地或短路，或加速時間太短等。

• 處理方法：檢查外圍電路，排除短路或接地故障；增大加速時間；調整手動提升轉矩或V/F曲線。

3.2 E-03：減速過電流

• 含義：與加速過電流類似，但發生在減速過程中。

• 處理方法：同樣需要檢查外圍電路，并可能需要增大減速時間或加裝制動單元及電阻。

3.3 E-11：電機過載

• 含義：電機負載過大或電機堵轉。

• 處理方法：減小負載并檢查電機及機械情況；正確設定電機保護參數。

3.4 E-15：外部設備故障

• 含義：通過多功能端子DI輸入了外部故障信號。

• 處理方法：復位運行，檢查外部設備并排除故障。

3.5 E-16：通訊故障

• 含義：上位機或通訊線異常。

• 處理方法：檢查上位機接線和通訊連接線；正確設置通訊參數。

四、總結

森島變頻器SD5000系列用戶手冊提供了詳細的操作指南，包括操作面板功能介紹、密碼設置與解除、參數訪問限制、多段速功能使用以及故障代碼處理等內容。用戶通過仔細閱讀手冊并按照指南進行操作，可以確保變頻器的正常運行和高效使用。同時，在遇到故障時，用戶也可以根據手冊提供的故障代碼和處理方法進行快速定位和排除，從而提高設備的可靠性和穩定性。
