一、變頻器操作面板功能介紹及參數初始化

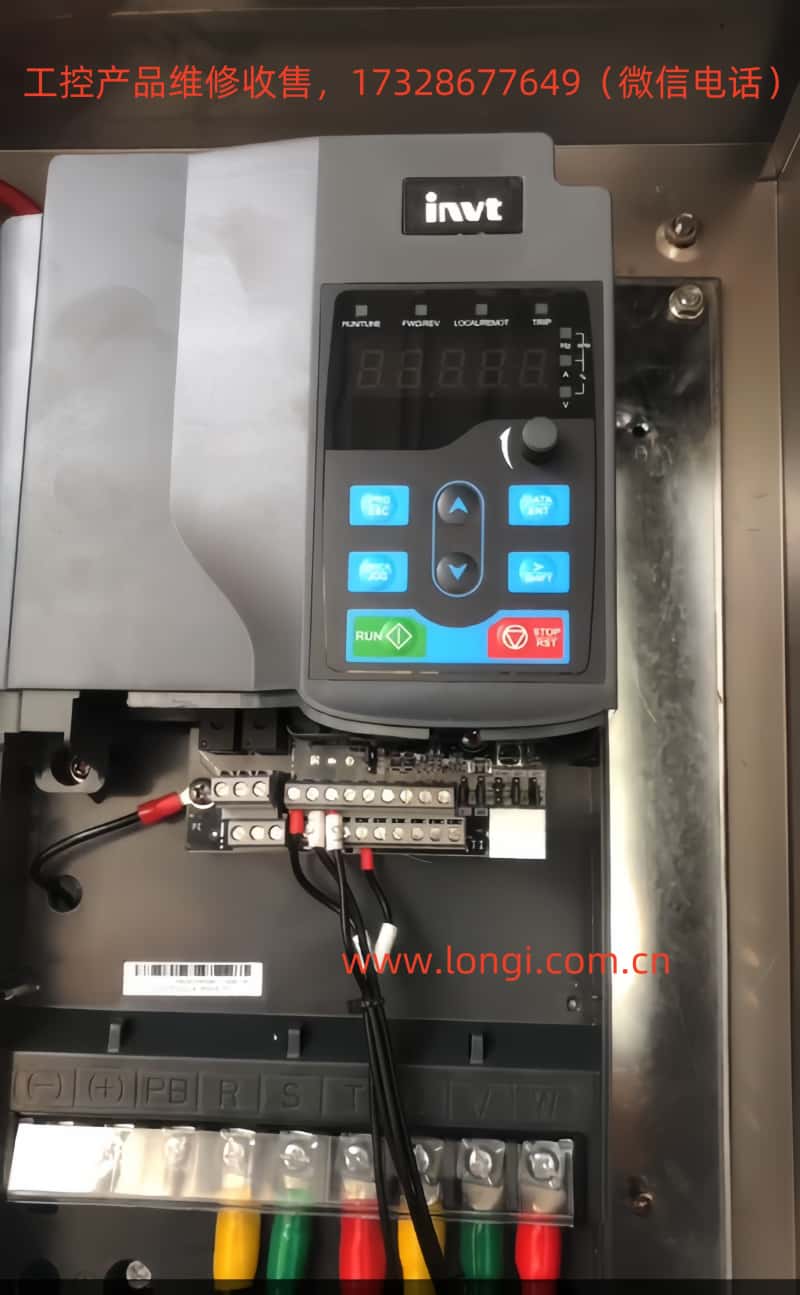

英威騰變頻器GD270系列是一款針對風機泵類應用優化設計的高效變頻器。其操作面板功能豐富，便于用戶進行操作和監控。操作面板主要包括LED鍵盤，用于顯示變頻器的工作狀態、設定頻率等參數，以及進行參數設置和操作控制。
參數初始化：
按PRG/ESC鍵進入?yún)?shù)設置組。
通過上下鍵選擇需要初始化的參數組或參數。
按DATA/ENT鍵進入下一級菜單，進行具體參數的設置。
對于需要初始化的參數，將其設置為出廠默認值或所需值。
完成設置后，按PRG/ESC鍵返回初始界面，并保存設置。
設置密碼和參數訪問限制：
按PRG/ESC鍵進入?yún)?shù)設置組，按上下鍵調至P07組人機界面組。
按DATA/ENT鍵進入下一級菜單，按上下鍵調至P07.00用戶密碼（若已經是，則不需要調整）。
按DATA/ENT鍵進入?yún)?shù)，通過SHIFT鍵移位設置好密碼（如02021），設置后按DATA/ENT鍵確認。
按兩下PRG/ESC鍵返回初始界面，等待1分鐘密碼生效。
此后，當再次按PRG/ESC鍵進入?yún)?shù)設置時，需要輸入剛才設置好的密碼。
如需取消密碼，同樣的步驟進入P07.00參數，將密碼設置為0后按DATA/ENT鍵即可。
使用火災穿越控制功能：
GD270系列變頻器支持火災穿越控制功能，該功能可以在火災等緊急情況下，確保變頻器繼續運行一段時間，以便安全停機或采取其他應急措施。具體設置方法需參考變頻器的高級功能設置手冊，并根據實際情況進行配置。
二、端子正反轉控制和外部電位器給定頻率調速
端子正反轉控制：

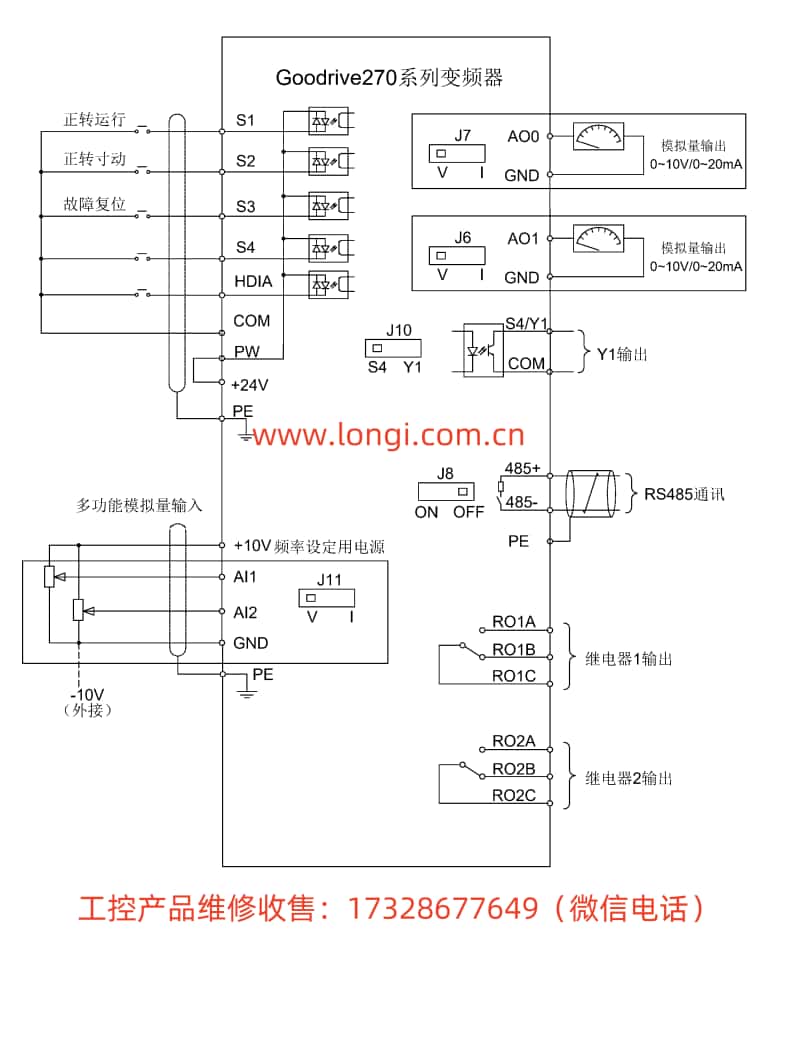

接線：將多功能輸入端子（如正轉、反轉端子）分別接入控制信號源（如按鈕、繼電器輸出等）。
參數設置：
外部電位器給定頻率調速：
接線：將電位器的輸出端（V端）接入變頻器的模擬電壓輸入端子（如AI1），將電位器的公共端（GND端）接入變頻器的公共地端子。
參數設置：
進入?yún)?shù)設置組，選擇頻率設定選擇（如P01.00），設置為外部端子給定。
設置模擬電壓輸入對應的參數（如P01.01），選擇AI1端子。
根據需要調整其他相關參數，如模擬電壓輸入范圍、頻率上限等。
三、故障代碼及處理方法
GD270系列變頻器的故障代碼體系相當全面，涵蓋了眾多潛在問題。以下列舉一些常見故障代碼及其含義和處理方法：
OL（過載）：表示變頻器輸出電流超過額定電流。處理方法包括檢查負載是否過重、電機是否堵轉、參數設置是否合理等。
E7（編碼器信號丟失）：表示變頻器未接收到編碼器信號。處理方法包括檢查編碼器連接是否良好、編碼器是否損壞等。
E8（風扇故障）：表示變頻器內部風扇故障。處理方法包括檢查風扇是否運轉正常、風扇連接是否良好等。
OC（過流）：表示變頻器輸出電流超過允許值。處理方法包括檢查負載是否過重、電機是否堵轉、電源電壓是否過高或過低等。
對于其他未明確說明的故障代碼，如5P1等，可能需要進一步的技術支持或詳細的用戶手冊來進行解讀。在處理故障時，務必先了解變頻器的各項參數設置和運行狀態，以便準確判斷故障原因并采取相應的處理措施。
四、總結
英威騰變頻器GD270系列是一款功能強大、操作簡便的變頻器產品。通過本文的介紹，用戶可以更好地了解變頻器的操作面板功能、參數設置方法、端子接線和參數配置以及故障代碼處理等方面的知識。在實際應用中，用戶應根據具體情況選擇合適的控制方式、參數設置和故障處理方法，以確保變頻器的正常運行和高效節能。同時，建議用戶定期查閱變頻器的用戶手冊和相關技術資料，以獲取最新的產品信息和技術支持。
