引言

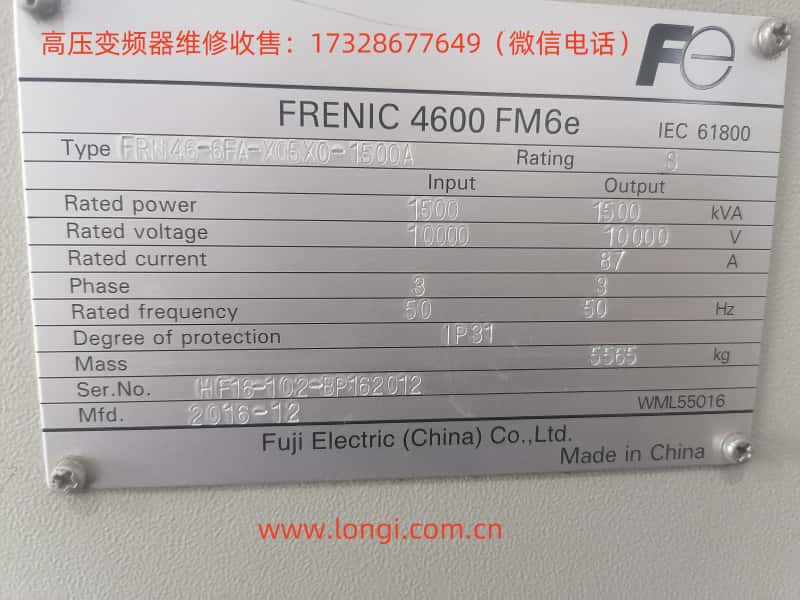

隨著工業自動化水平的不斷提升，高壓變頻器作為核心的驅動設備，在各類工業場合中扮演著至關重要的角色。富士FRENIC 4600系列高壓變頻器，以其高性能和穩定性廣泛應用于多個領域。然而，變頻器在長時間使用或因維護不當而出現故障的情況并不罕見。PWM光纖連接錯誤和電機過載是變頻器常見的故障之一，它們可能由多個因素引起，需要結合實際情況和電路規律進行逐步排查。本文將對富士FRENIC 4600系列變頻器出現PWM光纖連接錯誤和電機過載故障的源頭進行分析，并提出解決方法。

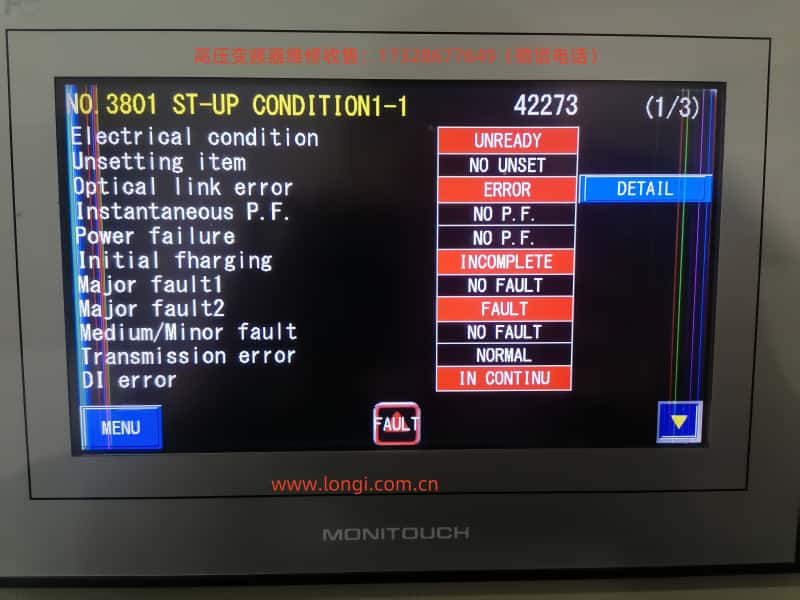

一、PWM光纖連接錯誤的原因與分析
1.1 光纖連接問題
光纖通信是高壓變頻器實現各類控制信號傳輸?shù)闹匾绞?，特別是在PWM調制的控制下，光纖傳輸信號的穩定性至關重要。PWM光纖連接錯誤通常是由于以下幾個原因造成的：
光纖連接松動或損壞：變頻器在長時間使用或閑置后，光纖接口和連接線可能發生松動、老化或物理?yè)p壞。這種情況下，信號傳輸不穩定，容易導致光纖連接錯誤。
光纖接口污染或遮擋：長期工作環境中的塵土、油污等可能污染光纖接口，影響信號傳輸質量，導致連接錯誤。
信號干擾：光纖傳輸過程中，若電磁干擾（EMI）嚴重，可能導致信號不穩定，從而產生錯誤。
1.2 電氣環境問題
變頻器的光纖連接依賴于精密的電子電路和信號傳輸路徑，因此，一旦電氣環境出現問題，可能導致PWM信號的傳輸中斷。常見的問題包括：
1.3 解決方法
針對上述可能原因，解決方法如下：
檢查光纖連接和端口：首先，檢查光纖接口和連接線是否松動、老化或受損。必要時，清潔光纖接口，并重新連接，確保接頭牢固。
檢查電氣環境：確保變頻器的電源穩定，避免電源波動影響光纖傳輸。使用電源穩壓裝置，防止瞬時電壓波動導致電氣系統的不穩定。
使用抗干擾措施：在電磁干擾嚴重的環境下，可以增加濾波器或屏蔽措施，減少外部電磁干擾對光纖連接的影響。

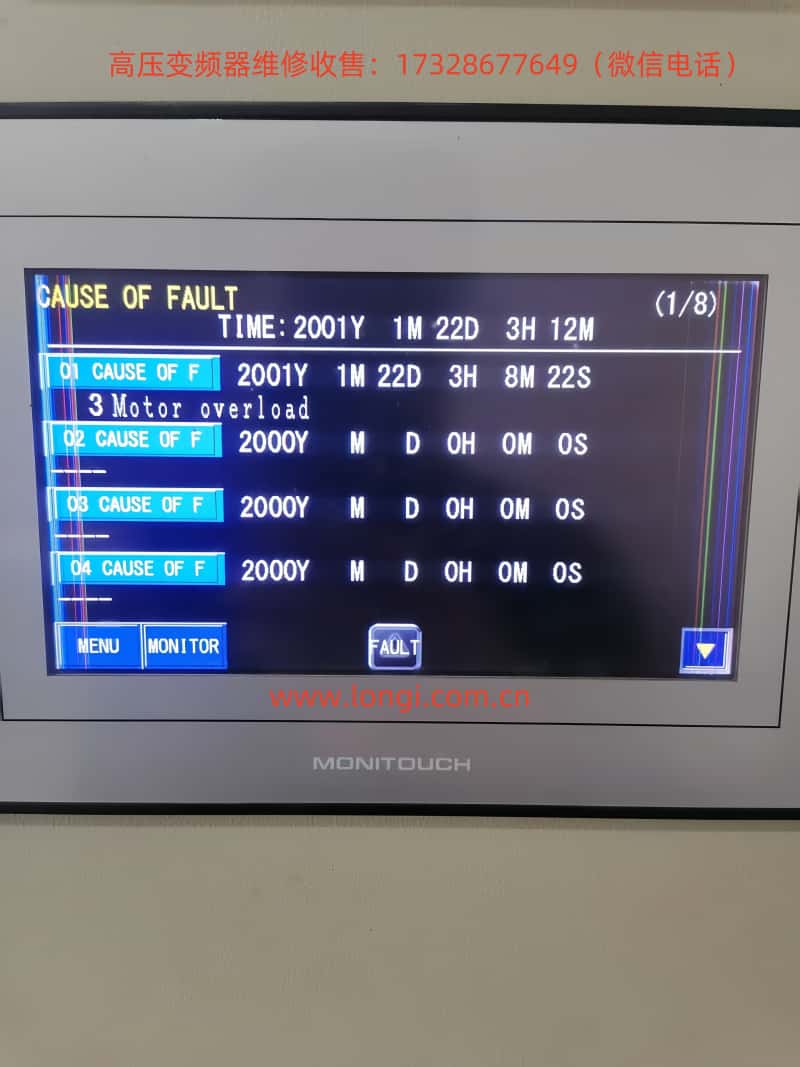

二、電機過載故障的原因與分析
2.1 電機負載問題
電機過載是變頻器常見的故障之一，通常表明電機承受的負載超過其額定容量。常見的原因包括：
電機本身的故障：電機繞組短路、接地故障或轉子卡滯都可能導致電機運行電流過大，從而觸發電機過載報警。
負載過重或卡滯：如果電機驅動的負載設備存在卡滯或負載過重的情況，電機將承受過大的負荷，導致過載。
電機啟動時的沖擊電流過大：某些設備在啟動時需要較大的啟動電流，如果啟動過程沒有控制好，可能導致過載報警。
2.2 控制系統問題
變頻器的電流檢測電路如果發生故障，也可能誤報電機過載。通常，電流傳感器故障或者控制板上的計算電路出現問題，都可能導致過載報警錯誤。
電流傳感器故障：電流傳感器或其接口損壞，導致測得的電流不準確，從而觸發過載保護。
控制系統參數設置不當：變頻器的過載保護參數設置過低，或者設定電流值不匹配，可能會導致電機在正常工作狀態下被誤判為過載。
2.3 解決方法
解決電機過載故障的關鍵在于系統性地排查電機及變頻器的各項工作狀態：
檢查電機及負載：首先，檢查電機的狀態，確保電機沒有機械故障（如轉子卡滯、繞組短路等）。其次，檢查電機驅動的負載設備，確認負載是否過大或存在卡滯現象。
調節變頻器參數：檢查并調整變頻器的過載保護設置，確保設置的電流值與電機的額定電流匹配。根據電機的實際負載情況調整啟動和運行電流的上限。
檢查電流檢測電路：使用萬用表或示波器檢查電流傳感器及其相關電路，確保其工作正常。若有損壞，及時更換電流傳感器。
三、緊急停止保護機制的分析

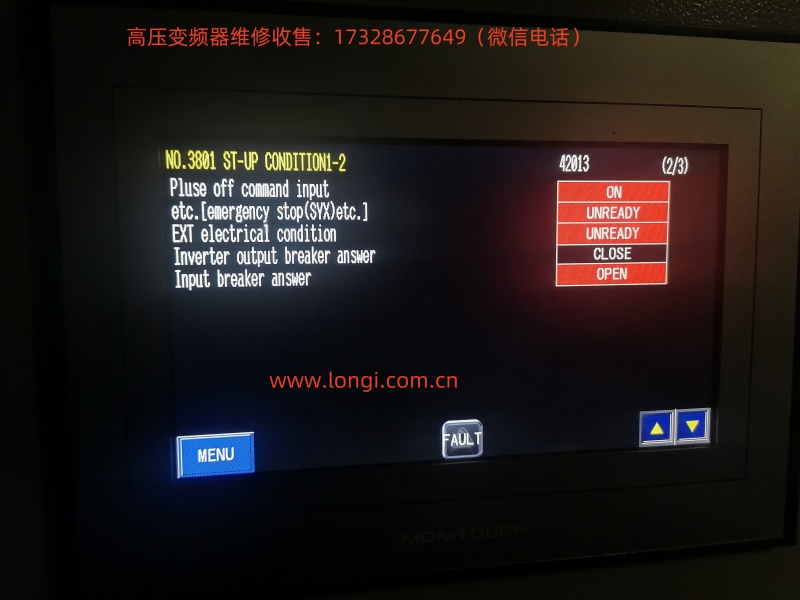

在變頻器發生故障時，緊急停止保護機制通常會自動啟用。通過照片中的顯示信息，可以看出變頻器的輸入斷路器反饋為“關閉”（CLOSE），而輸出斷路器反饋為“打開”（OPEN），這表明系統已經進入保護模式，電機輸出已被切斷，以避免故障進一步擴展。緊急停止保護機制在確保設備安全方面起到了關鍵作用，但也意味著系統需要在故障解決后進行復位。
四、綜合檢查與解決方案
針對PWM光纖連接錯誤和電機過載故障，可以采取以下綜合解決方案：
斷電復位：首先，斷開電源，確保系統完全斷電，然后執行變頻器的復位操作，清除故障信息。
檢查電氣連接：檢查所有電氣連接，包括光纖連接、輸入輸出端子及電機接線，確保沒有松動、氧化或損壞。
排查電機和負載問題：?jiǎn)为?dú)檢查電機的機械狀態，確保電機無故障。檢查負載設備的運行情況，確認沒有卡滯或過重負載現象。
調整參數設置：根據電機和負載的實際情況，適當調整變頻器的過載保護參數，確保其符合電機的額定值。
檢查電流檢測電路和保護機制：確保電流檢測電路和保護機制正常工作，避免因電路故障導致錯誤報警。
結論
富士FRENIC 4600系列變頻器出現PWM光纖連接錯誤和電機過載故障，可能由電機本身故障、負載過重、光纖連接不穩定、電氣環境問題等多種因素引起。通過系統性、科學的檢修步驟，可以逐步排除故障源并恢復系統的正常工作。在進行故障排查時，必須注意高壓安全，確保操作過程中的安全性和電氣規范，避免造成設備和人員的損害。
