一、操作面板功能介紹及密碼與參數設置
日博變頻器RB5000系列的操作面板設計直觀，便于用戶進行各種操作與設置。操作面板上主要包括編程/傳動（PRG/DRIVE）鍵、▲▼鍵、修改/確認（SET）鍵、電機運行（RUN）、停機（STOP）、點動（JOG）、參數菜單選擇（MENU）鍵以及多個指示燈顯示窗。
密碼設置與消除：RB5000系列變頻器未直接提及密碼設置功能，但高級參數群（HP）中的某些參數可能涉及訪問限制。若需設置類似密碼的訪問限制，可通過修改HP-03參數來設定參數群修改權限。例如，將HP-03設置為非零值，可限制對AP、LP、HP、PP參數群的訪問和修改。
參數訪問限制：通過HP-03參數的設置，用戶可以限制對變頻器參數的訪問和修改權限。例如，HP-03=0時，所有參數群均可監看和修改；HP-03=1時，僅AP參數群可監看和修改，其余參數群只可監看。
恢復參數出廠值設置：若需恢復變頻器參數至出廠設置，可將HP-03參數設置為07或08，這將不僅恢復所有參數至出廠值，還將變頻器設定為兩線制或三線制啟?？刂品绞?。
二、端子正反轉控制與外部電位器調速

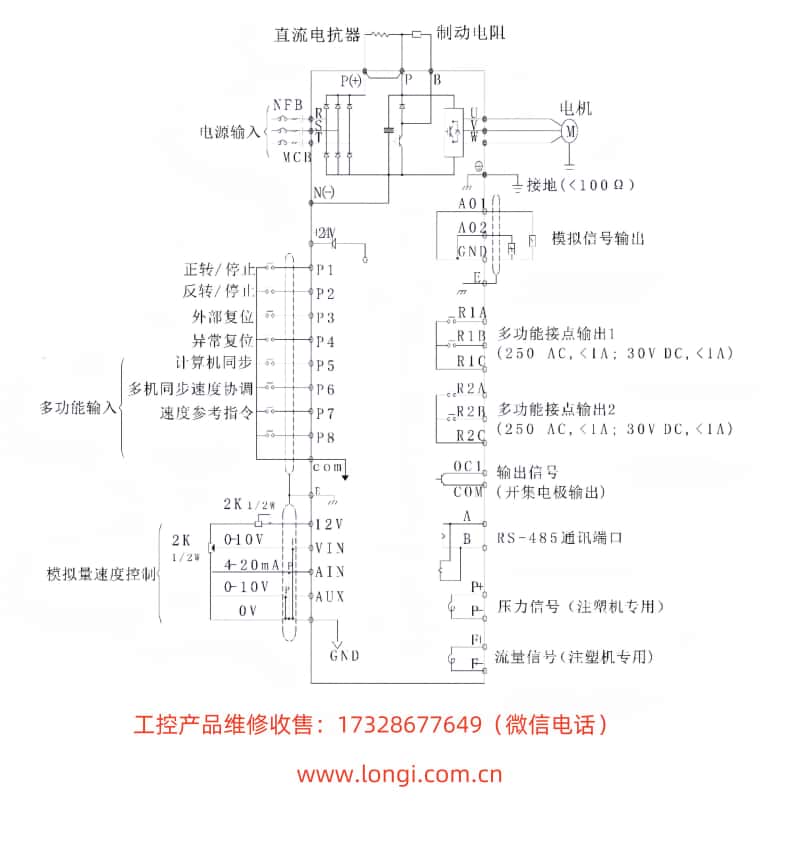

端子正反轉控制：RB5000系列變頻器支持通過外部端子實現電機的正反轉控制。首先，需將控制方式設定為端子控制，即將HP-04參數設置為1。然后，根據需求設定HP-03參數選擇兩線制或三線制控制方式。在兩線制控制下，X1端子為正轉啟動/停止命令，X2端子為反轉啟動/停止命令；在三線制控制下，X1端子為正轉啟動命令，X2端子為反轉啟動命令，X5端子為停止命令。
外部電位器調速：通過外部電位器調速時，需將頻率指令來源設定為外部模擬量輸入，即將HP-05參數設置為1。然后，連接外部電位器至VS端子（電壓輸入，0-10V）和GND端子（公共地）。根據電位器的輸出特性，可能還需調整LP-05（模擬電壓頻率指令增益）和LP-06（模擬電壓頻率指令偏置）參數，以確保調速范圍與電位器輸出范圍匹配。
三、故障代碼與故障解決
RB5000系列變頻器具備完善的故障保護和報警功能，當發生故障時，變頻器會通過LED顯示故障代碼，幫助用戶快速定位問題。以下是一些常見的故障代碼及其含義和解決方法：
UE1（UE）：主回路DC側欠電壓?？赡茉虬娫慈萘坎蛔恪㈦娫淳€路導線壓降過大、電源接觸器故障等。解決方法包括檢查電源電壓、電源線路和接觸器。
OE：主回路DC側電壓過高。可能原因包括減速時間過短、輸入電壓過高或有沖擊。解決方法包括增加減速時間、檢查輸入電壓和電源穩定性。
OH：變頻器內部過熱?？赡茉虬ɡ鋮s風扇故障、環境通風不良、散熱風道堵塞等。解決方法包括檢查冷卻風扇、改善通風條件和清理散熱風道。
OC：變頻器輸出電流超過額定值的200%。可能原因包括加速時間過短、電機容量過大、輸出短路或接地等。解決方法包括增加加速時間、檢查電機和輸出線路。
OL1：電機輸出過載。可能原因包括額定電流設置不當、電機長期過載等。解決方法包括調整額定電流設置、檢查電機負載情況。
當出現故障時，用戶應根據故障代碼和故障現象，結合使用說明書中的故障分析和解決方法，逐步排查并解決問題。若問題無法自行解決，可聯系日博電氣公司的客戶服務中心或經銷商尋求幫助。
四、總結
日博變頻器RB5000系列用戶手冊提供了詳盡的操作指南和故障解決方法，幫助用戶更好地理解和使用變頻器。通過本文的介紹，用戶應能掌握操作面板的基本功能、參數設置方法、端子控制與外部調速的實現方式以及故障代碼的解讀與解決方法。在實際應用中，用戶應嚴格遵循使用說明書中的操作規范和安全注意事項，確保變頻器的正常運行和安全使用。
