西林變頻器EH600A系列用戶手冊使用指南

西林變頻器EH600A系列用戶手冊使用指南

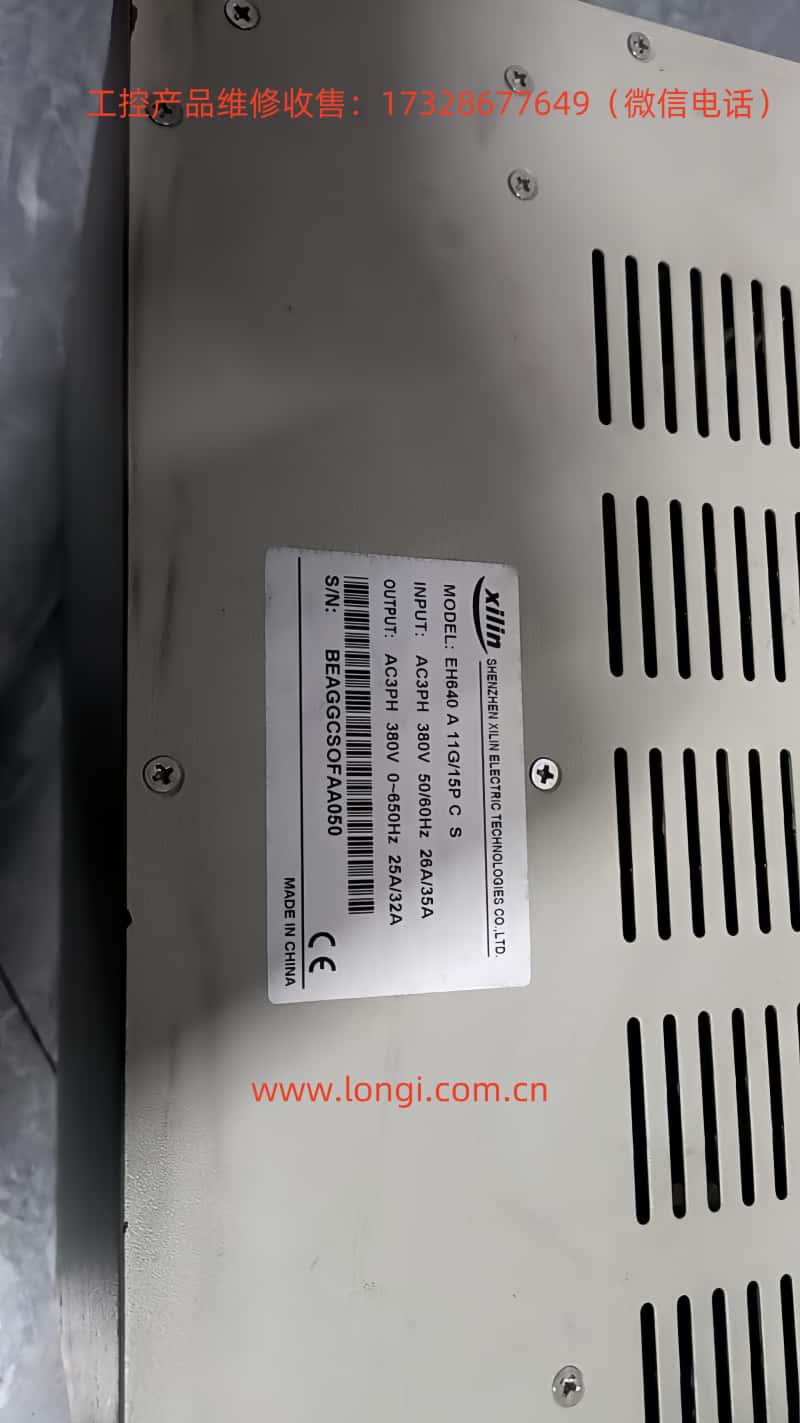

西林變頻器EH600A系列，作為深圳市西林電氣技術有限公司推出的新一代高性能變頻器，廣泛應用于各類工業控制領域。本文將詳盡闡述該變頻器的操作面板功能、參數設置、故障處理等內容，旨在為用戶提供全面、實用的使用和維護指南。

一、操作面板功能概覽

1. 操作面板核心功能

西林變頻器EH600A系列的操作面板功能豐富，用戶可通過面板輕松實現參數設置、狀態監控及運行控制：

功能參數修改：用戶可自主修改變頻器的各項功能參數，包括頻率設定、電機參數、控制模式等。
狀態監控：實時顯示變頻器的運行狀態，如輸出頻率、電流、電壓等關鍵指標。
運行控制：支持變頻器的啟動、停止、正反轉等運行控制操作。

2. 參數拷貝與初始化

參數拷貝

步驟一：使用西林變頻器的專用通訊軟件（如EH600A配套的參數設置軟件），導出源變頻器的參數并保存。
步驟二：通過通訊線將目標變頻器與計算機連接，打開通訊軟件，將保存的參數導入目標變頻器。
步驟三：完成參數導入后，重啟目標變頻器，參數設置即刻生效。

參數初始化

步驟一：進入操作面板的參數設置界面。
步驟二：定位至參數組FD，選擇參數FD.10（參數初始化）。
步驟三：將FD.10設置為1（恢復出廠值），并保存參數。
步驟四：重啟變頻器，參數將恢復為出廠設置。

3. 密碼設置與消除

密碼設置

步驟一：進入操作面板的參數設置界面。
步驟二：定位至參數組F6，選擇參數F6.08（用戶密碼）。
步驟三：輸入一個4位數字密碼（如1234），并保存參數。
步驟四：密碼設置完成后，再次進入參數設置界面時，系統將要求輸入密碼。

密碼消除

步驟一：輸入當前密碼進入參數設置界面。
步驟二：將F6.08設置為0，并保存參數。
步驟三：密碼保護功能隨即取消。

4. 參數訪問限制

為防止誤操作，可設置參數訪問限制：

步驟一至三：同密碼設置步驟一至三。
步驟四：設置完成后，再次進入參數設置界面時，系統將要求輸入密碼，只有輸入正確密碼后才能修改參數。

二、外部控制功能詳解

1. 外部端子正反轉控制

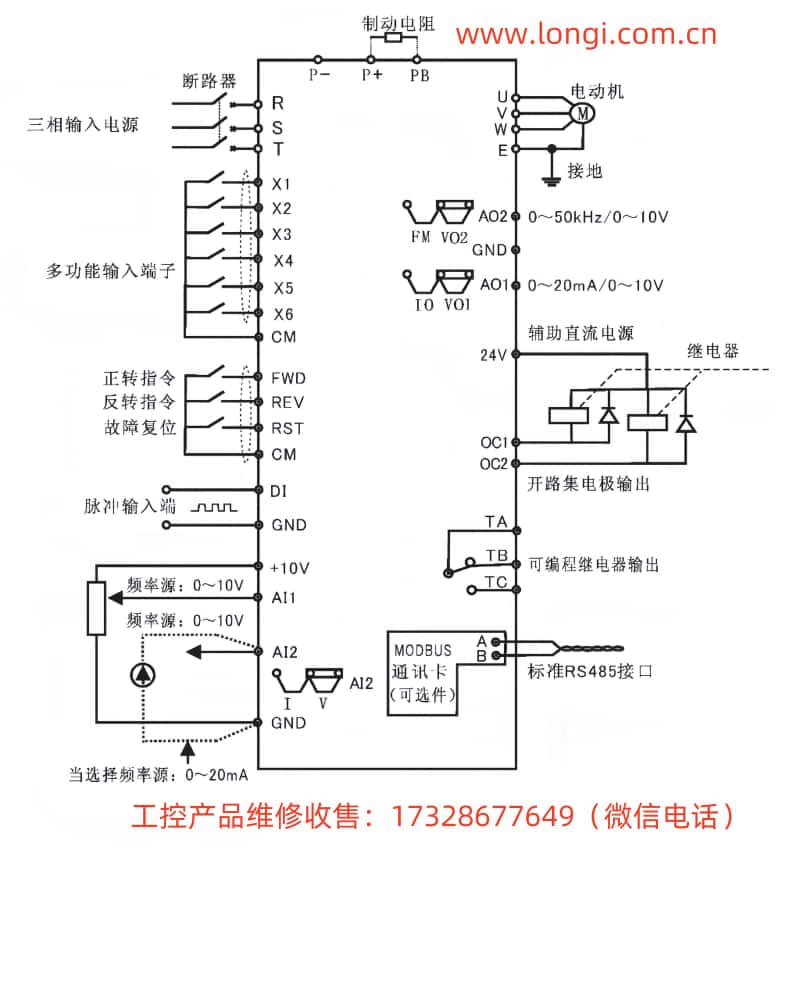

西林變頻器EH600A系列支持通過外部端子實現正反轉控制，具體接線及參數設置如下：

接線：

FWD（正轉）：連接正轉控制信號。
REV（反轉）：連接反轉控制信號。
CM（公共端）：連接公共端。

參數設置：

進入操作面板的參數設置界面。
定位至參數組F3（輸入端子），設置F3.00（X1端子功能選擇）為5（三線式運行控制）。
設置F3.06（端子命令方式）為2（三線式1）或3（三線式2），具體根據控制邏輯選擇。
保存參數后，外部端子正反轉控制功能即刻生效。

2. 外部電位器給定頻率調速

西林變頻器EH600A系列支持通過外部電位器實現頻率調速，具體接線及參數設置如下：

接線：

AI1（模擬輸入1）：連接外部電位器的信號端。
GND（接地）：連接外部電位器的接地端。

參數設置：

進入操作面板的參數設置界面。
定位至參數組F0（基本功能組），設置F0.03（主頻率源X選擇）為2（AI1）。
設置F3.08（AI1最小輸入）和F3.10（AI1最大輸入），根據電位器的輸出范圍進行設置。
保存參數后，外部電位器給定頻率調速功能即刻生效。

三、故障代碼及處理方法

西林變頻器EH600A系列在發生故障時，會通過操作面板顯示故障代碼，并觸發故障繼電器接點動作。以下是常見故障代碼及其處理方法：

1. 常見故障代碼概覽

故障代碼	故障描述	處理方法
E.1	逆變單元保護	檢查逆變單元是否正常，必要時更換逆變單元。
E.OC1	加速中過流	檢查負載是否超過變頻器額定負載，減少負載或調整加速時間。
E.OC2	減速中過流	檢查負載是否超過變頻器額定負載，減少負載或調整減速時間。
E.OC3	恒速中過流	檢查負載是否超過變頻器額定負載，減少負載或調整頻率設定。
E.OU1	加速中過壓	檢查輸入電壓是否過高，調整輸入電壓或更換輸入保險絲。
E.OU2	減速中過壓	檢查輸入電壓是否過高，調整輸入電壓或更換輸入保險絲。
E.OU3	恒速中過壓	檢查輸入電壓是否過高，調整輸入電壓或更換輸入保險絲。
E.OU4	停機時過壓	檢查輸入電壓是否過高，調整輸入電壓或更換輸入保險絲。
E.LU	運行中欠壓	檢查輸入電壓是否過低，確保電源穩定。
E.OL1	變頻器過載	檢查負載是否超過變頻器額定負載，減少負載或調整頻率設定。
E.OL2	電機過載	檢查電機是否過載，減少負載或調整電機參數。
E.LF	輸出缺相	檢查輸出線路是否斷開或接觸不良，修復線路問題。
E.OH	變頻器過熱	檢查散熱風扇是否正常工作，清理變頻器內部灰塵，必要時更換風扇。
E.EF	外部設備故障	檢查外部設備是否正常，排除外部設備故障。
E.CE	通訊故障	檢查通訊線路是否正常，確保通訊設備正常工作。
E.GF	輸出接地	檢查輸出線路是否接地，修復線路問題。
E.2	CPU干擾	檢查變頻器內部電路是否受到干擾，必要時更換變頻器。
E.3	電流檢測故障	檢查電流檢測電路是否正常，必要時更換電流檢測模塊。
E.4	EEPROM讀寫故障	檢查EEPROM是否正常，必要時更換EEPROM。
E.5	輸入缺相	檢查輸入線路是否斷開或接觸不良，修復線路問題。
E.6	PID反饋斷線	檢查PID反饋線路是否斷開，修復線路問題。

2. 故障處理標準步驟

確認故障代碼：通過操作面板查看故障代碼，確定故障類型。
檢查相關部件：根據故障代碼的描述，仔細檢查變頻器及外部設備的相關部件。
排除故障：按照處理方法逐步排查并解決故障問題。
恢復運行：故障解決后，重啟變頻器，確認其正常運行。

四、總結

西林變頻器EH600A系列以其強大的功能和可靠的性能，廣泛適用于各種工業控制場合。通過合理使用操作面板功能、外部控制功能，并及時處理故障問題，可以充分發揮其性能優勢。本文旨在為用戶提供有價值的參考，幫助用戶更好地使用和維護該設備。
