一、前言
新科瑞變頻器C6000系列，作為高性能變頻器的代表，廣泛應用于工業自動化、機械加工、石油化工等多個領域。本指南旨在詳細介紹C6000系列變頻器的操作面板功能、參數設置及故障排除方法，以助力用戶更高效地使用和維護此設備。

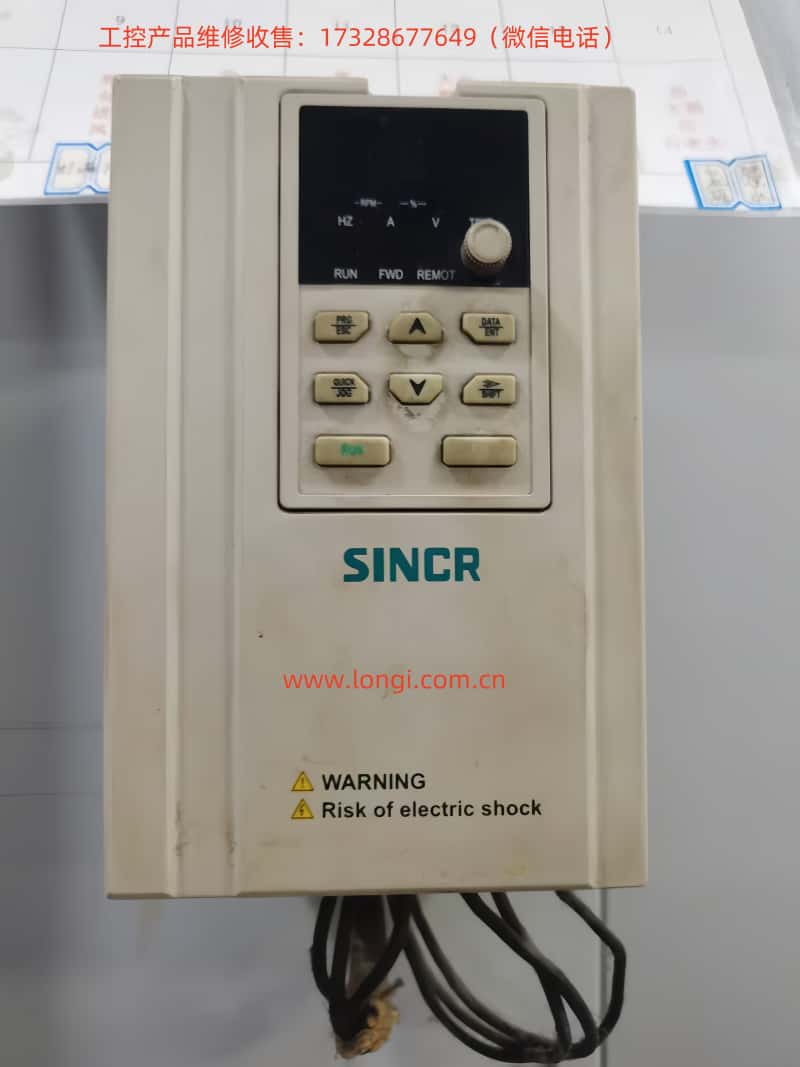

二、操作面板功能介紹
1. 操作面板基本功能
C6000系列變頻器的操作面板，作為用戶與設備交互的核心界面，集運行控制、參數設置、信息顯示等多功能于一體。面板上配備的8個按鍵，各自承擔著重要職責：
PRG/PRG：編程鍵，用于進入或退出功能碼編輯狀態。
DATA/ENT：用于進入下一級菜單或確認數據。
A：實現數據遞增。
V：實現數據遞減。
SHIFT：移位鍵，用于選擇數據位或循環切換顯示參數。
RUN：運行鍵，用于啟動或停止變頻器。
STOP/RST：停機/復位鍵，用于停止運行或復位故障。
QUICK/JOG：點動鍵，按下不放即可點動運行，松開則恢復原點動狀態。
2. 參數拷貝至另一臺變頻器
C6000系列支持參數拷貝功能，便于用戶將一臺變頻器的設置復制到另一臺。具體步驟如下：
進入?yún)?shù)設置界面，按PRG鍵選擇功能碼F0.18，設置為1（恢復出廠設定）。
將參數導出至存儲設備（如U盤），具體方法請參閱變頻器操作手冊。
將存儲設備插入目標變頻器，進入?yún)?shù)設置界面，選擇參數導入功能，完成導入。
導入完成后，按PRG鍵退出參數設置界面。
3. 恢復參數初始化設置
當變頻器出現故障或需重新配置時，可恢復其初始化設置：
按PRG鍵進入功能碼編輯狀態。
選擇功能碼F0.18，設置為1（恢復出廠設定）。
按ENT鍵確認恢復出廠設定。
變頻器將自動恢復至出廠狀態，完成后按PRG鍵退出。
4. 設置與消除密碼
為防止非授權操作，可設置密碼保護：
按PRG鍵進入功能碼編輯狀態。
選擇功能碼F7.00，輸入密碼（0~65535范圍內）。
按ENT鍵確認密碼設置。
消除密碼時：
按PRG鍵進入功能碼編輯狀態。
選擇功能碼F7.00，將密碼設置為0。
按ENT鍵確認消除密碼。
5. 設置參數訪問限制
為防止非授權修改參數，可設置訪問限制：
按PRG鍵進入功能碼編輯狀態。
選擇功能碼F7.00，輸入密碼（0~65535范圍內）。
按ENT鍵確認密碼設置。
設置完成后，進入?yún)?shù)設置界面將需輸入密碼。

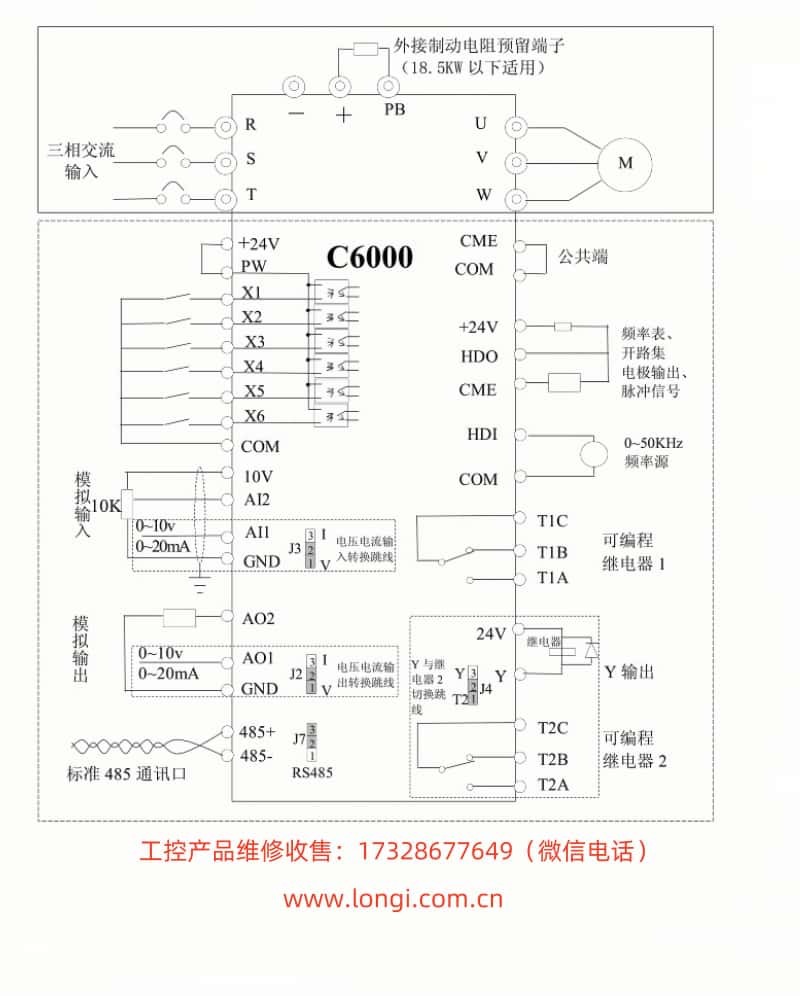

三、外部端子控制與調速
1. 外部端子正反轉控制
C6000系列支持通過外部端子實現正反轉控制：
2. 外部電位器給定頻率調速
C6000系列支持通過外部電位器實現頻率調速：
四、故障代碼及解決方法
C6000系列在運行中可能遇到各種故障，變頻器會通過故障代碼顯示故障類型。以下為常見故障代碼、含義及解決方法：
1. 故障代碼及含義
Err01：逆變單元U相保護
Err02：逆變單元V相保護
Err03：逆變單元W相保護
Err04：加速過電流
Err05：減速過電流
Err06：恒速過電流
Err07：加速過電壓
Err08：減速過電壓
Err09：恒速過電壓
Err10：母線欠壓故障
Err11：電機過載
Err12：變頻器過載
Err13：輸入側缺相
Err14：輸出側缺相
Err15：整流塊過熱
Err16：逆變模塊過熱故障
Err17：外部故障
Err18：通訊故障
Err19：電流檢測故障
Err20：電機自學習故障
Err21：EEPROM操作故障
Err22：PID反饋斷線故障
Err23：制動單元故障
2. 故障解決方法
Err01~Err03（逆變單元保護）：
Err04~Err06（過電流保護）：
Err07~Err09（過電壓保護）：
Err10（母線欠壓故障）：
Err11（電機過載）：
Err12（變頻器過載）：
Err13~Err14（缺相保護）：
原因：輸入或輸出電源缺相。
解決方法：檢查電源接線；確保電源供電正常。
Err15~Err16（過熱保護）：
Err17（外部故障）：
Err18（通訊故障）：
Err19（電流檢測故障）：
原因：電流傳感器故障。
解決方法：檢查傳感器接線和工作狀態。
Err20（電機自學習故障）：
Err21（EEPROM操作故障）：
原因：EEPROM存儲器故障。
解決方法：更換EEPROM存儲器。
Err22（PID反饋斷線故障）：
原因：PID反饋線路斷線。
解決方法：檢查PID反饋線路。
Err23（制動單元故障）：
原因：制動單元故障。
解決方法：檢查制動單元接線和工作狀態。
五、結論
新科瑞變頻器C6000系列，憑借其強大的功能和簡便的操作，實現了對電機的精確控制和高效調速。本指南詳細闡述了變頻器的操作面板功能、參數設置及故障排除方法，旨在幫助用戶更好地使用和維護此設備。在使用過程中如遇問題，建議參閱變頻器用戶手冊或聯系廠家技術支持，以確保設備的正常運行和長期穩定。
