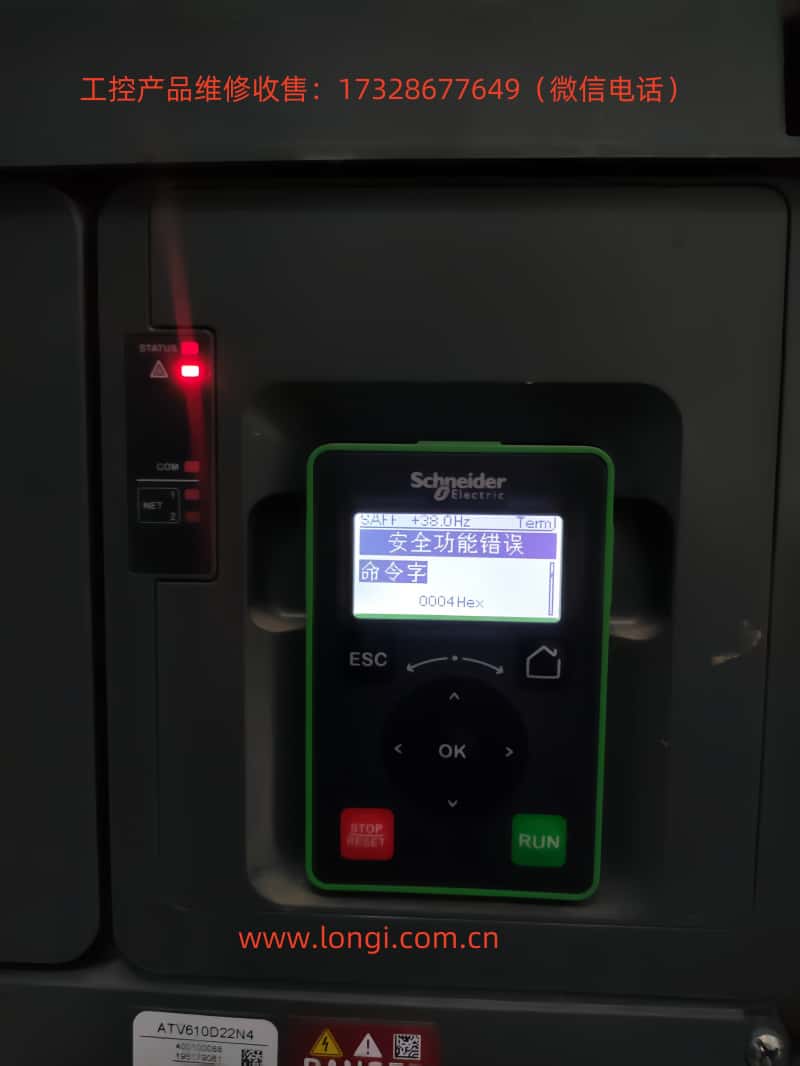

施耐德變頻器顯示故障代碼 0004Hex 同時提示安全功能錯誤，這是什么問題，需要如何解決？
施耐德變頻器在運行過程中可能會顯示“安全功能錯誤”并伴隨錯誤代碼“0004Hex”。這一故障代碼可能會令許多技術人員感到困惑。本文將詳細介紹這個問題的具體含義、常見的解決方法，以及可能的硬件故障原因。
一、故障代碼 0004Hex 的含義
在施耐德變頻器的手冊中，錯誤代碼“0004Hex”通常表示“安全功能錯誤”（Safety Function Error）。這類故障常常與變頻器內部或外部的安全功能相關，如急停、門禁、緊急制動、外部保護等安全功能的觸發。此時，變頻器會關閉或限制某些功能，以保證設備和操作人員的安全。
“安全功能錯誤”并不一定意味著變頻器本身出現硬件故障，它有可能是由于不當配置、接線錯誤或外部安全系統的觸發所導致。具體的故障原因需要結合變頻器的設置和外部安全回路的配置來判斷。
二、安全功能錯誤的含義及解決方法
1. 參數問題
首先需要確認是否是由于變頻器的安全功能參數設置錯誤導致的。這些參數控制著變頻器如何響應安全功能，例如急停保護、門開關保護等。如果這些參數未正確配置或設置為不合適的值，變頻器就可能觸發“安全功能錯誤”。解決這個問題的方法是檢查并調整相關的安全參數。
在施耐德變頻器的編程手冊中，常見的安全功能包括：
SS1：安全停止
SS2：安全停止 2
SLS：安全限速
SIL：安全集成
SFC：安全功能控制
這些安全功能的配置參數通?？梢栽趨?shù)設置菜單中找到。例如，如果“安全停止”功能（SS1）沒有正確啟用，或者安全停止時間設置得過短，可能會誤觸發該錯誤。
解決方案：
進入變頻器的編程模式。
在菜單中查找“安全功能”相關參數。
確認相關安全功能是否啟用，且參數是否設置合理。
調整參數并保存配置。
2. 端子線路問題
另一個可能的原因是外部的安全端子線路問題。變頻器通常會通過端子連接外部的安全設備，如急停開關、門禁開關等。如果這些外部設備的連接出現故障，變頻器可能會錯誤地判斷為安全問題，從而顯示安全功能錯誤。
為了排查端子線路問題，首先需要確認相關的安全端子是否正確接入，并且檢查安全端子的信號是否被正確讀取。以下是常見的安全端子及其對應功能：
端子 10 (STO)：安全停機
端子 11 (SS1)：安全停止
端子 12 (SLS)：安全限速
在檢查這些端子時，應該特別注意：
端子短接：如果端子之間存在短接現象，變頻器會認為安全功能被觸發，從而產生故障。
接線松動或錯誤：如果接線松動或接錯，可能導致變頻器無法正確檢測到安全信號。
操作步驟：
檢查并確保端子 10、11、12 等相關端子上的接線是否牢固，并且沒有短接。
如果需要測試端子功能，可以暫時短接某些端子來檢查變頻器是否響應正常。
清除故障并重新啟動變頻器，查看是否仍然顯示安全功能錯誤。
3. 主板或驅動板硬件故障
如果以上兩種方法無法解決問題，那么硬件故障也有可能是導致“安全功能錯誤”的原因。施耐德變頻器的主板或驅動板上可能存在一些用于檢測安全功能的線路。如果這些線路出現故障（例如傳感器損壞、接觸不良等），變頻器就無法正確識別安全信號，從而觸發“安全功能錯誤”。
這種情況下，解決方案包括：
檢查硬件線路：檢查主板或驅動板上與安全功能相關的電路，包括傳感器、連接線和接口，確保它們沒有損壞或松動。
更換故障部件：如果發現電路板上的某個元件損壞，可以嘗試更換該元件。對于主板或驅動板的損壞，可能需要更換整塊板卡。
進行板卡檢測：使用施耐德提供的工具或設備檢測板卡是否正常工作，特別是與安全功能相關的電路部分。
如果確認是硬件故障，且板卡無法修復，最好聯系施耐德的售后服務進行進一步處理或更換配件。
三、總結
當施耐德變頻器顯示“安全功能錯誤”并伴隨“0004Hex”錯誤代碼時，首先應該排除參數配置錯誤和外部端子線路問題。如果這些檢查未能解決問題，可能是主板或驅動板上的硬件故障所致。根據具體情況，采取調整參數、檢查接線、短接端子或更換硬件等方法可以有效解決該故障。
通過仔細排查和合理操作，大部分“安全功能錯誤”都可以順利解決。如果問題仍然存在，建議聯系施耐德技術支持，獲取更多專業幫助。
