一、操作面板功能介紹

臺安變頻器N2系列的操作面板設計直觀，功能豐富，方便用戶進行各種設置和監控。面板上主要包括以下功能鍵和指示燈：

• FREQ.SET：用于設置輸出頻率。

• ▲▼：增加或減少設定值。

• READ：讀取當前顯示內容。

• ENTER：確認設置。

• RUN：啟動變頻器。

• STOP：停止變頻器。

• DSP：切換顯示內容，如頻率、轉速、線速度等。

• FUN：進入功能設置模式。

• FWD/REV：正轉/反轉指示燈，顯示當前運行方向。

• Hz/RPM/VOLT/AMP：分別指示頻率、轉速、電壓和電流。

二、密碼設置與參數訪問限制

為了確保變頻器設置的安全性，N2系列變頻器提供了密碼保護功能。用戶可以通過以下步驟設置密碼和消除密碼：

1. 設置密碼：

• 進入功能設置模式（FUN）。

• 使用▲▼鍵選擇到密碼設置選項。

• 使用FREQ.SET鍵輸入密碼值。

• 按ENTER鍵確認。

2. 消除密碼：

• 進入功能設置模式（FUN）。

• 選擇到密碼設置選項。

• 將密碼值設置為0，然后按ENTER鍵確認。

3. 參數訪問限制：

• 用戶可以通過設置參數F_004來限制對頻率參數的訪問。當F_004設為XXX1時，頻率參數將被鎖定，無法修改。

4. 參數初始化：

• 用戶可以通過設置參數F_123來初始化變頻器參數。將F_123設為1111或1110后，變頻器將恢復到出廠設置。

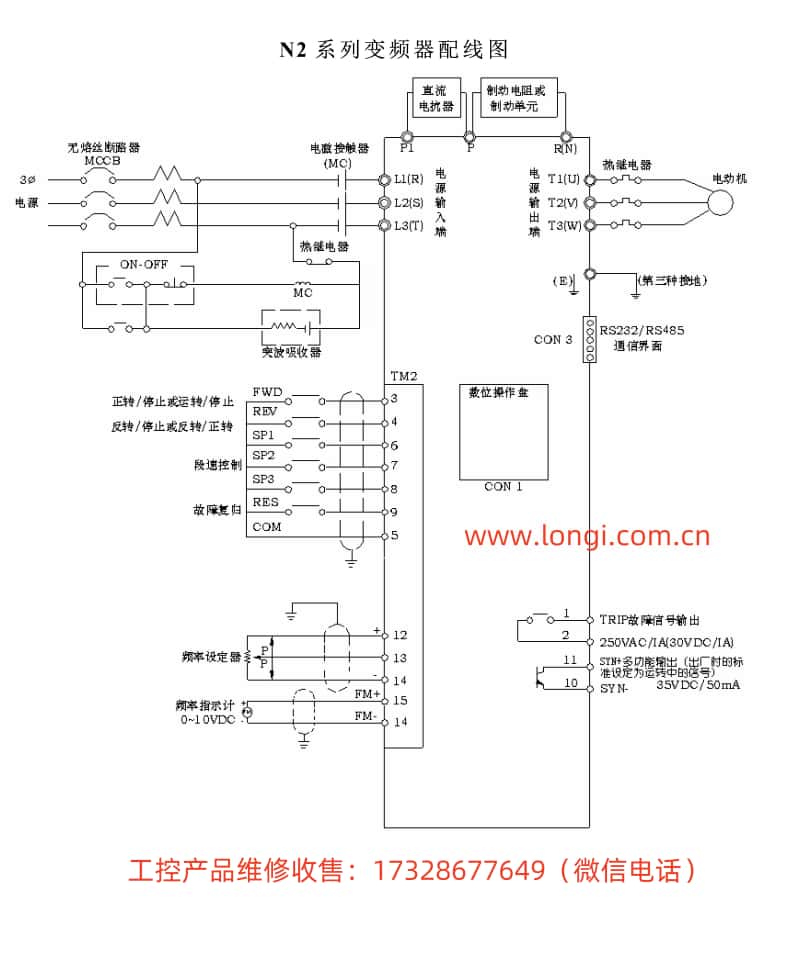

三、外部端子正反轉控制與外部電位器調速

N2系列變頻器支持通過外部端子實現正反轉控制和外部電位器調速，具體設置和接線如下：

1. 正反轉控制：

• 參數設置：將F_003設為XX01（正轉/反轉模式）。

• 端子接線：將正轉控制信號接入TM2端子的3號端子，反轉控制信號接入4號端子，公共端接入5號端子。

2. 外部電位器調速：

• 參數設置：將F_011設為1（頻率指令由面板上電位器設定）或2（頻率指令由TM2多功能端子上的電位器或模擬信號設定）。

• 端子接線：將外部電位器的輸出端接入TM2端子的13號端子（模擬輸入點），模擬信號共同點接入14號端子。

四、故障代碼及解決方案

N2系列變頻器在運行過程中可能會出現各種故障代碼，用戶需要根據代碼含義采取相應的解決措施：

1. OC（過電流）：

• 含義：電機或變頻器輸出電流超過額定值。

• 解決方案：檢查電機是否過載，調整加速時間或V/F曲線，確保電機與變頻器容量匹配。

2. OL1（電機過載）：

• 含義：電機過載保護動作。

• 解決方案：檢查負載是否過大，調整電機保護參數F_069和F_070，確保電機在額定負載下運行。

3. OL2（變頻器過載）：

• 含義：變頻器輸出電流長時間超過額定值。

• 解決方案：檢查負載是否過大，調整加速時間或增加變頻器容量。

4. OV（過電壓）：

• 含義：變頻器直流母線電壓過高。

• 解決方案：檢查電源電壓是否過高，調整減速時間或加裝制動電阻。

5. LV（低電壓）：

• 含義：輸入電源電壓過低。

• 解決方案：檢查電源電壓是否正常，調整允許瞬停時間參數F_031。

6. OH（散熱片過熱）：

• 含義：變頻器散熱片溫度過高。

• 解決方案：檢查通風條件是否良好，清理散熱片灰塵，降低負載或增加變頻器容量。

通過以上操作指南，用戶可以更好地了解和使用臺安變頻器N2系列，確保變頻器的正常運行和高效節能。在實際應用中，用戶還應根據具體負載和工藝要求，合理設置變頻器參數，以達到最佳的控制效果。
